螺旋輸送機生產廠家不挑物料,不挑場景,可非標定制
簡介:水平螺旋輸送機適合水平或傾斜(≤20°)輸送散狀物料,可以多點進料,多點下料,可以做成U型槽體,具有攪拌、混合、冷卻的作業功能。
價格:¥3000-42000降價通知
適用物料:粉狀、粒狀和小塊狀物料,如煤、灰、渣、水泥、糧食等

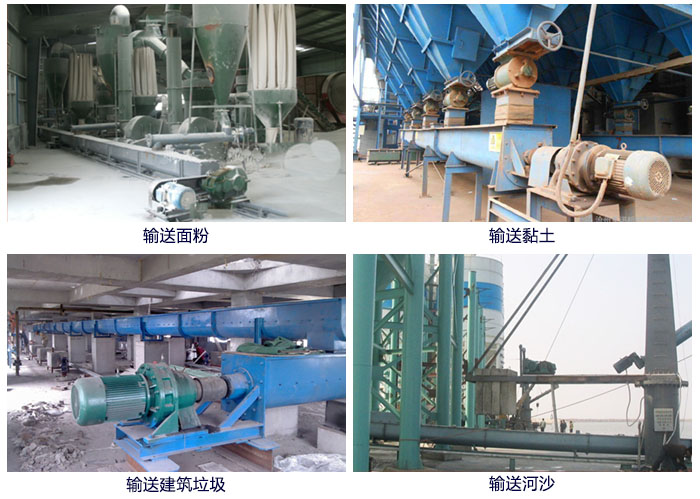

應用領域:用于將散裝物料從從一個工藝點運輸?shù)搅硪粋€(gè)工藝點,適用于礦山、水泥、食品、化工、醫藥工程中污水污泥處理
產品定制:材質(碳鋼或不銹鋼)、螺旋軸(有軸/無軸、單軸/雙軸)進出口距離、進料口尺寸等(按需定做)
全國統一銷售熱線:
支持:送貨上門 免費試機 加工定制 1年保修 三包服務
輸送糧食
輸送污泥

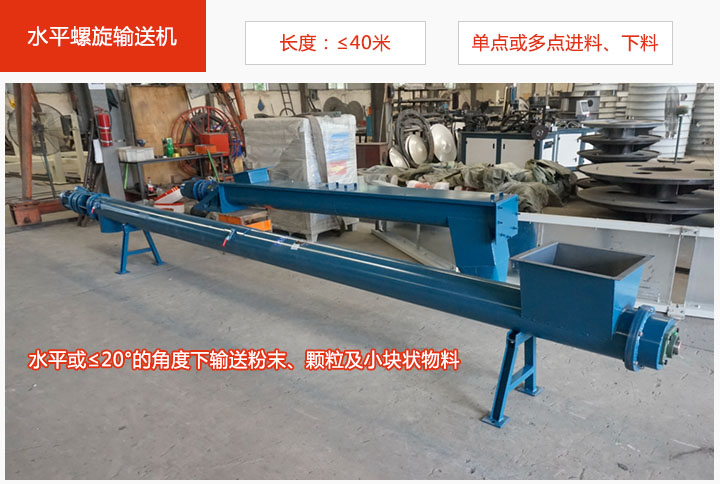

水平螺旋輸送機是在水平或微微傾斜的角度下輸送粉末、顆粒及小塊狀物料,可同時完成輸送攪拌混合等各種工藝要求,物料進入過多時也不會產生卡阻現象,便于多點裝料與卸料。

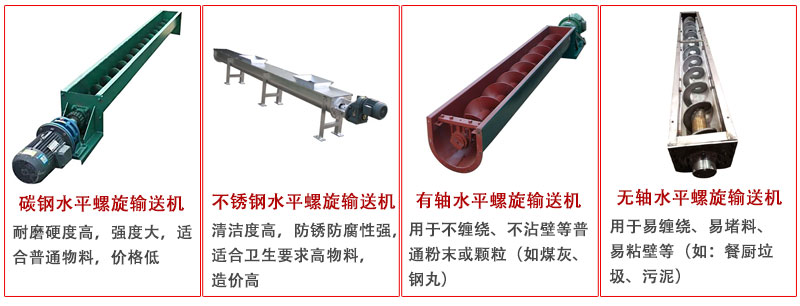

1、不同材質:
碳鋼螺旋輸送機:主要用于水泥、煤炭、石塊等磨損較大,對衛生無特殊要求的行業。

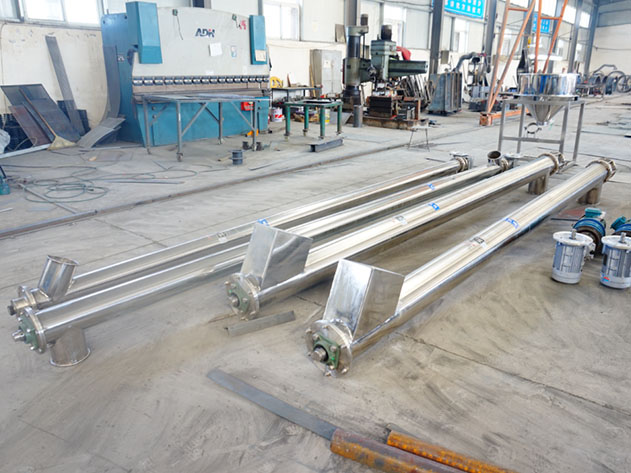

不銹鋼螺旋輸送機:適用于糧食、化工、食品、醫藥等對輸送環境有要求的行業,清潔度高,不會對物料產生污染,使用時間長,造價相對較高。
2、不同中心軸:
有軸水平螺旋輸送機:不易粘黏的物料,且具有一定的摩擦。對螺旋輸送機的耐磨性有一定的要求。
無軸水平螺旋輸送機:顆粒狀/粉狀物料、濕的/糊狀物料、半流體/粘性物料、易纏繞/易堵塞物料、有特殊衛生要求的物料。
當螺旋軸轉動時,由于物料的重力及其與槽體壁所產生的摩擦力,使物料只能在葉片的推送下沿著輸送機的槽底向前移動,其情況好像不能旋轉的螺母沿著旋轉的螺桿作平移運動一樣。物料在中間軸承的運移,則是依靠后面前進著的物料的推力。所以,物料在輸送機中的運送,完全是一種滑移運動。

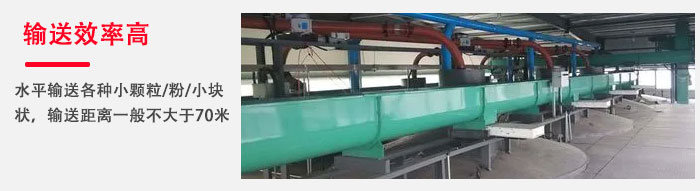

1、水平輸送各種散裝物料,長度可達60米,能夠與多種設備搭配使用。

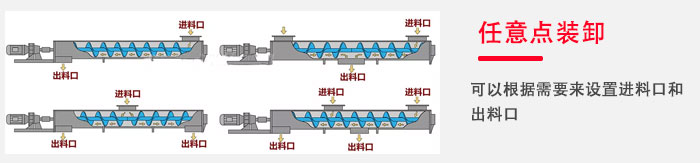

2、可在其輸送線上任意點裝卸,可在不同位置進行中間進料和多點進料。

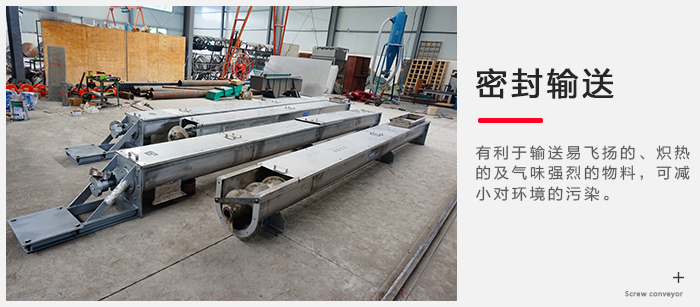

3、能實現密封輸送,有利于輸送易飛揚的、熾熱的及氣味強烈的物料,可減小對環境的污染,改善港口工人的作業條件。
4)能實現密封輸送,有利于輸送易飛揚的、熾熱的及氣味強烈的物料,可減小對環境的污染,改善港口工人的作業條件。
7)物料在輸送過程中易于研碎及磨損,螺旋葉片和料槽的磨損也較為嚴重。

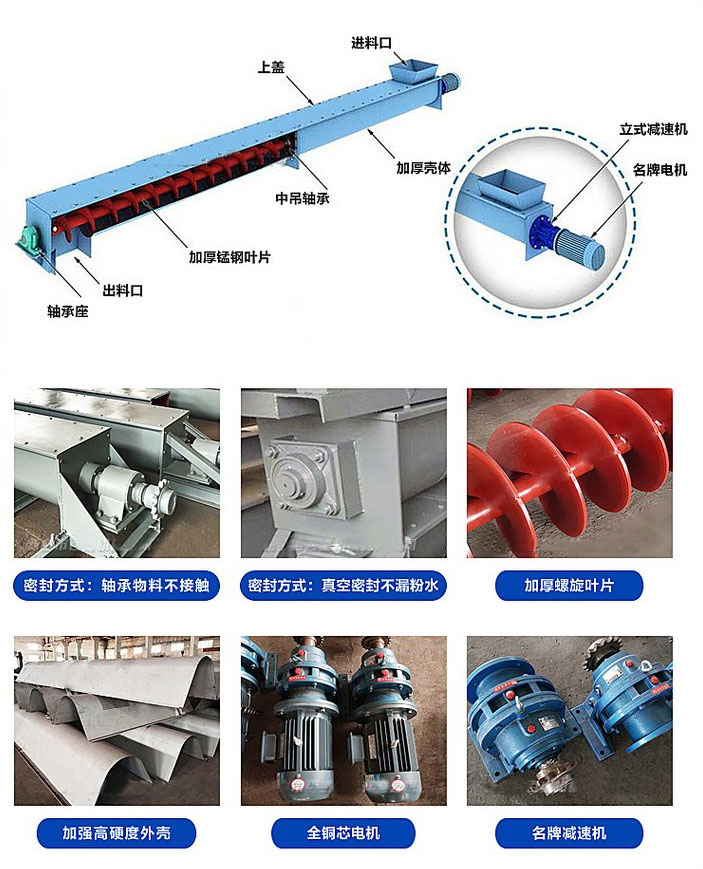

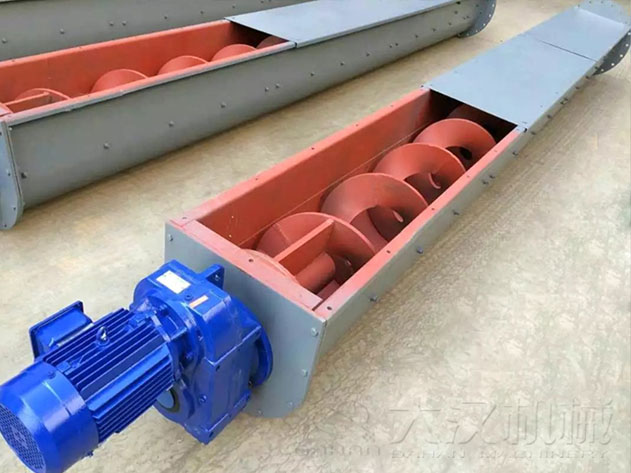

水平螺旋輸送機主要由驅動裝置、頭部裝配、機殼、螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。
1、驅動裝置:采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機,設計時應盡可能將驅動裝置設在出料口端,使螺旋體在運轉時處在受拉狀態。
2、頭部裝配有推力軸承,可承受輸送物料時產生的軸向力。
3、螺旋葉片:一般材質為不銹鋼或碳鋼。如考慮使用壽命,建議使用高強度耐磨鋼加工的螺旋輸送葉片。
4、機殼:為"U"形槽式,上部加防雨型機蓋,材質有不銹鋼或碳鋼或玻璃鋼。
5、槽體襯板:采用高強度工程塑料高分子聚乙烯制作而成,吸附性弱,不粘料、耐磨損、抗腐蝕。
6、進、出料口:有方形和圓形兩種,一般進、出料口形式由用戶決定。
LS型 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
GX型 | 200 | 250 | 300 | 400 | 500 | ||||||
螺旋直徑 | 100 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 |
螺距 | 100 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
轉速(r/min) | 140 | 120 | 90 | 90 | 75 | 75 | 60 | 60 | 45 | 35 | 30 |
輸送量QΦ=0.33(m3/h) | 2.2 | 7.6 | 11 | 22 | 36.4 | 66.1 | 93.1 | 160 | 223 | 304 | 458 |
功率Pd 1=10m(KW) | 1.1 | 1.5 | 2.2 | 2.4 | 3.2 | 5.1 | 4.1 | 8.6 | 12 | 16 | 24.4 |
功率Pd 1=30m(KW) | 1.6 | 2.8 | 3.2 | 5.3 | 8.4 | 11 | 15.3 | 25.9 | 36 | 48 | 73.3 |
轉速(r/min) | 120 | 90 | 75 | 75 | 60 | 60 | 45 | 45 | 35 | 30 | 20 |
輸送量QΦ=0.33(m3/h) | 1.9 | 5.7 | 18 | 18 | 29.1 | 52.9 | 69.8 | 125 | 174 | 261 | 305 |
功率Pd 1=10m(KW) | 1.0 | 1.3 | 2.1 | 2.1 | 2.9 | 4.1 | 4.7 | 6.8 | 9.4 | 14.1 | 16.5 |
功率Pd 1=30m(KW) | 1.5 | 2.3 | 4.5 | 4.5 | 7 | 8.9 | 11.6 | 20.4 | 28.3 | 42.2 | 49.5 |
轉速(r/min) | 90 | 75 | 60 | 60 | 45 | 45 | 35 | 35 | 30 | 20 | 16 |
輸送量QΦ=0.33(m3/h) | 1.4 | 4.8 | 15 | 15 | 21.8 | 39.6 | 54.3 | 97 | 149 | 174 | 244 |
功率Pd 1=10m(KW) | 0.9 | 1.2 | 1.9 | 1.9 | 2.5 | 3.4 | 4.3 | 5.4 | 8.1 | 9.5 | 13.3 |
功率Pd 1=30m(KW) | 1.2 | 2.2 | 3.8 | 3.8 | 5.4 | 6.8 | 9.2 | 16 | 24.4 | 28.6 | 39.9 |
轉速(r/min) | 75 | 60 | 45 | 45 | 35 | 35 | 30 | 30 | 20 | 16 | 13 |
輸送量QΦ=0.33(m3/h) | 1.2 | 3.8 | 11 | 11 | 17 | 31.7 | 46.5 | 73.0 | 99.3 | 139 | 199 |
功率Pd 1=10m(KW) | 0.75 | 1.1 | 1.6 | 1.6 | 2.1 | 3.1 | 3.7 | 4.6 | 5.7 | 7.7 | 11 |
功率Pd 1=30m(KW) | 1.1 | 1.8 | 3.4 | 3.4 | 4.4 | 5.6 | 8 | 14 | 16.7 | 23.2 | 33 |
