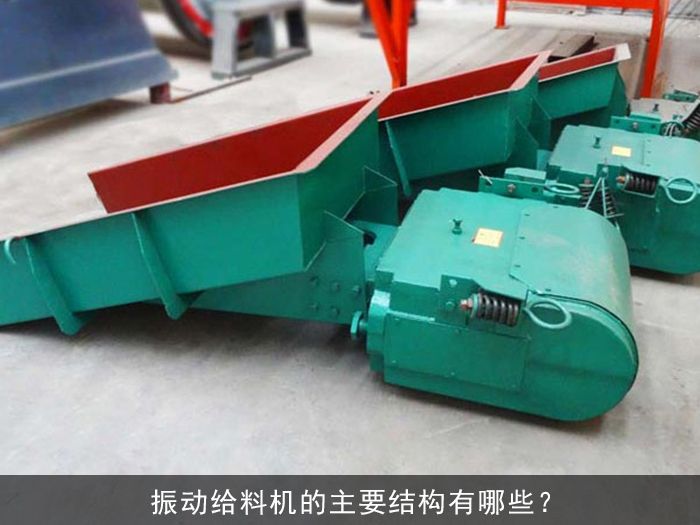

振動給料機的主要結構有哪些？

發布時間：2020-09-25 11:14:10 作 者：李肖楠 原創文章：http://szsvc.cn/news/460.html

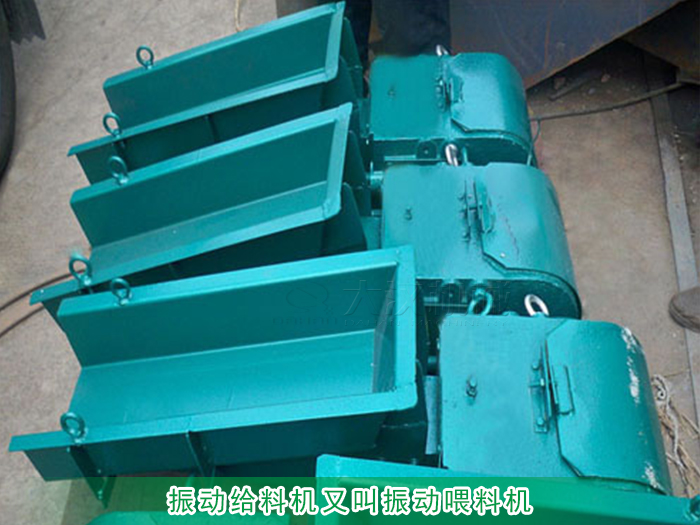

]振動給料機又叫振動喂料機，是指可把塊狀、顆粒狀物料從貯料倉中均勻、定時、連續地給到受料裝置中去的一種設備。那么振動給料機有哪些主要的結構呢？

振動給料及主要結構如下所示

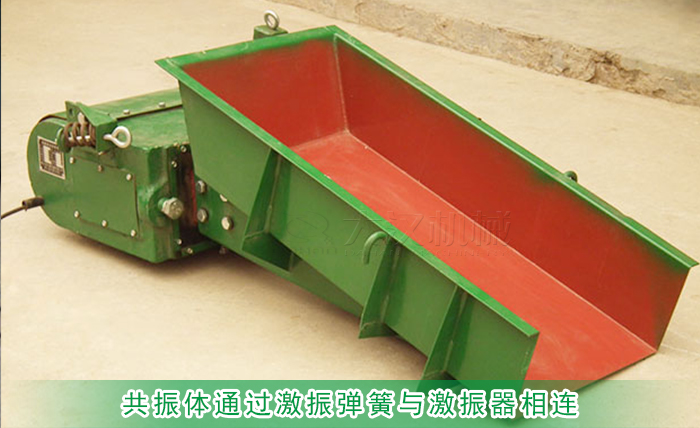

1) 共振體

共振體通過激振彈簧與激振器相連，由激振器產生的激振力驅動作固有頻率的近似簡諧振動。其質量是振動系統中的重要參數，共振體必須具有足夠的剛度和強度。

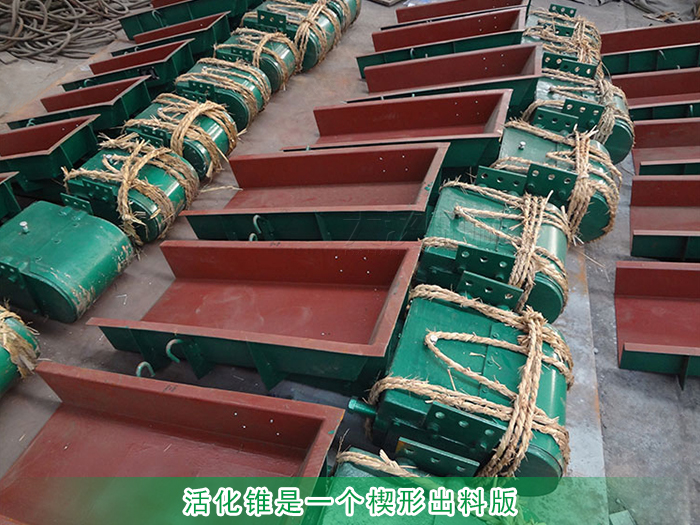

2) 活化錐

活化錐是一個楔形出料版，小頭向上，固定在共振體上，由于激振器產生的激振力的作用，活化錐在振動方向上和共振體一起作近似于簡諧振動。通過活化錐產生向上的力，將水平振動高效地傳遞到頂部物料，振動力所產生的擾動能量松動物料使其下落。

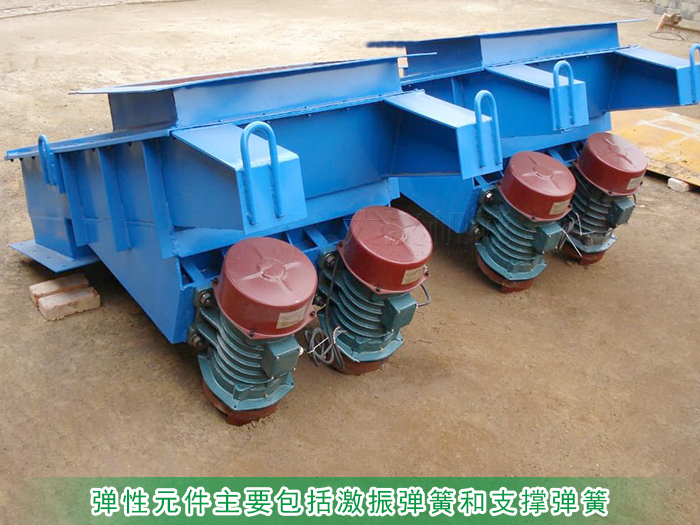

3) 彈性元件

彈性元件主要包括激振彈簧和支撐彈簧（又叫隔振彈簧）。激振彈簧是傳遞激振力的主要配件，支撐彈簧主要是支撐振動機體，使機體實現所要求的振動，并減小傳遞給基礎或機架的動載荷。

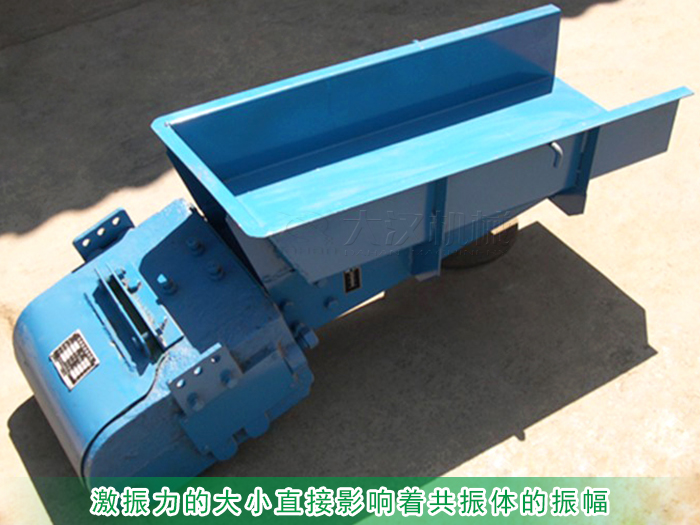

4) 激振器

振動給煤機的振源，用于產生周期變化的激振力，使共振體產生持續的振動。激振器是此振動設備的關鍵部件，它產生激振力的大小直接影響著共振體的振幅，其交變頻率即為振動給煤機的工作頻率。常用的激振器有慣性式激振器、彈性連桿式激振器、電磁式激振器、液壓式或氣動式激振器，以及凸輪式激振器。本設備的激振器是凸輪式激振器，該凸輪式激振器是有一對可變力輪組成，激振器產生的激振力決定了共振體的振幅，而給煤機的出料量主要是由共振體的振幅決定的，使用可變力輪后，活化振動給煤機可以實現從0到100%無級調速。

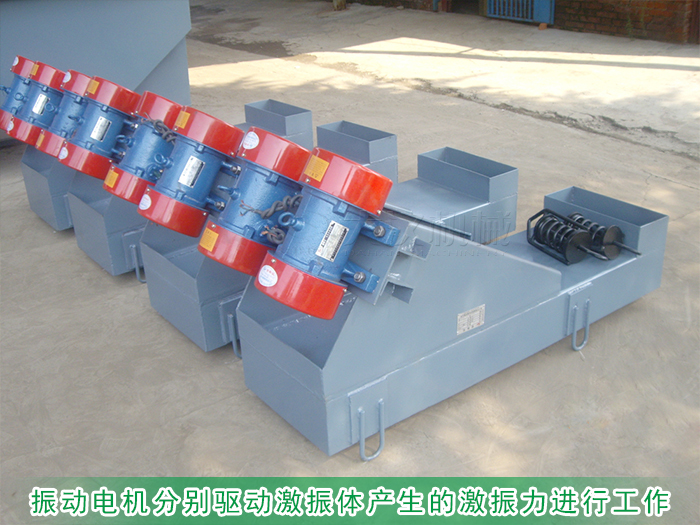

5) 振動電機

本設備由兩臺振動電機分別驅動激振體產生的激振力進行工作的，這兩臺振動電機和一對可變力輪組成第二質體，通過支撐彈簧和基座相連，不隨著共振體的振動而振動。

對于”振動給料機的主要結構有哪些？“小編就為大家提供到這里，希望能夠幫助大家更好的理解，振動給料機的原理及結構。
