垂直螺旋輸送機的原理及應用

發布時間：2022-11-23 14:37:51 作 者：大漢機械 原創文章：http://szsvc.cn/news/657.html

垂直螺旋輸送機也叫立式螺旋輸送機，可以垂直方向上提升各種散裝物料，利用電機通過減速機帶動螺旋旋轉，通過旋轉將物料輸送到預定位置。本文將為您詳細講解垂直螺旋輸送機。

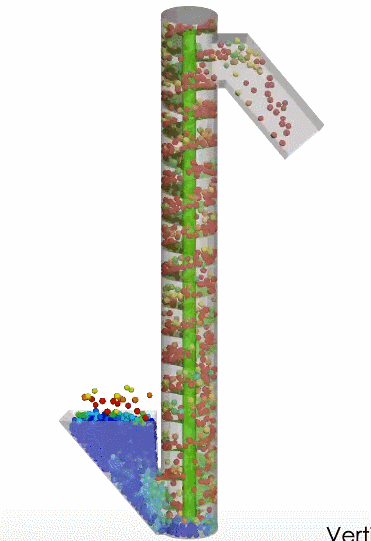

垂直螺旋輸送機原理

物料隨螺旋高速旋轉，被輸送的物料從水平部分的進料口加入，通過旋轉的水平進料螺桿送入輸送機和垂直部分，然后將物料向上推至出料口出料口由垂直螺桿，物料隨螺桿高速旋轉，被輸送的物料從水平部分的進料口加入，通過旋轉的水平進料螺桿進入輸送機，然后用垂直螺旋將物料推到出料口排出。

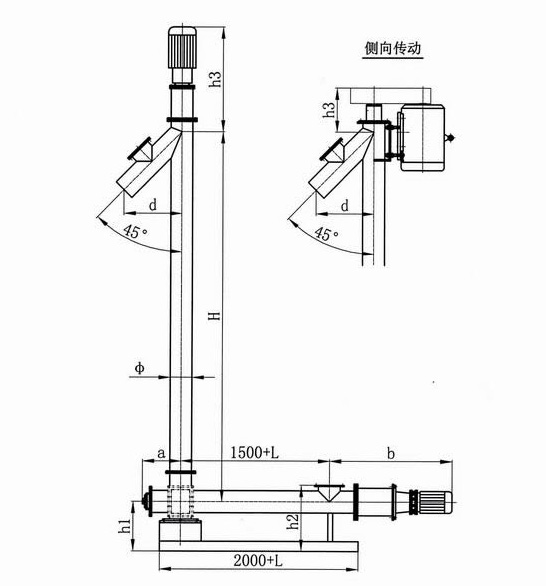

垂直螺旋輸送機結構圖

垂直螺旋輸送機由水平螺旋輸送和垂直螺旋輸送組成。

垂直螺旋輸送機的進料必須保持必要的進料力。當進料高度差較小時，垂直螺旋輸送機裝有水平進料螺旋。一般水平進料螺旋和垂直輸送螺旋做成一個整體。水平進料螺旋的直徑與垂直進料螺旋的直徑相同，水平進料螺旋的轉速低于垂直進料螺旋的轉速。

垂直螺旋輸送機的特點

1、用于將粉狀或顆粒狀物料從低處輸送到高處，無需使用內部軸承即可將散狀物料提升至8米。

2、完全封閉在管道內，不會損失任何物質，滿足防塵要求。

3、大部分物料通過直線或偏置水平進料輸送機送至垂直輸送機，輸送物料更順暢，不易堵料返料。

4、在所有垂??直輸送系統中占地面積最小。

垂直螺旋輸送機的應用

垂直螺旋輸送機用于空間有限但必須提升物料的情況。它對輸送大多數粉狀和顆粒狀物料非常有效，但由于提升高度的影響，有些物料難免會下滑，使得它們對被輸送物料的狀態有要求，一般來說，垂直螺旋輸送機適合輸送以下物料：

1、顆粒、粉末

2、非黏性的容重≤1.3t/m的干燥物料

3、密度從1010PCF到50PCF（中等密度）

4、干燥至含水量低的物料

5、不易腐爛

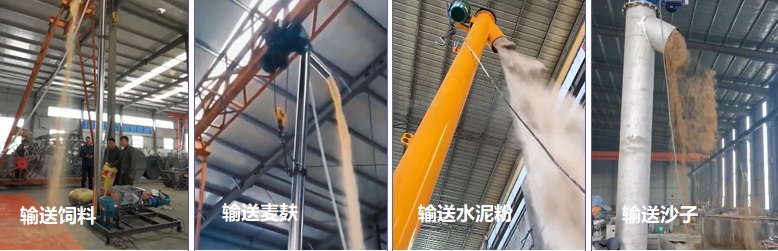

具體物料：糧食、飼料、水泥、化工原料、面粉、糖、石灰等。

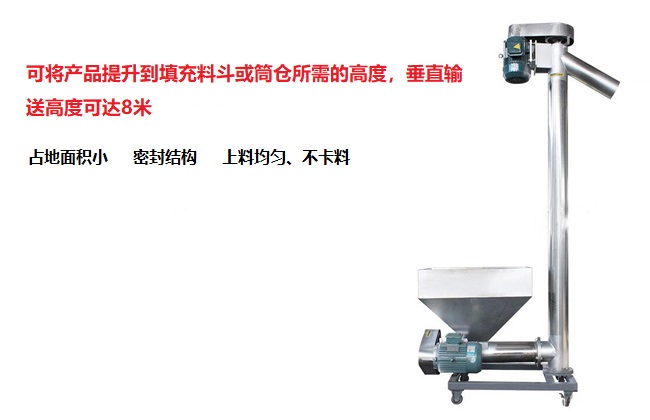

可將產品提升到填充料斗或筒倉所需的高度，垂直輸送高度可達8米
